RGB Led의 색상 제어하기

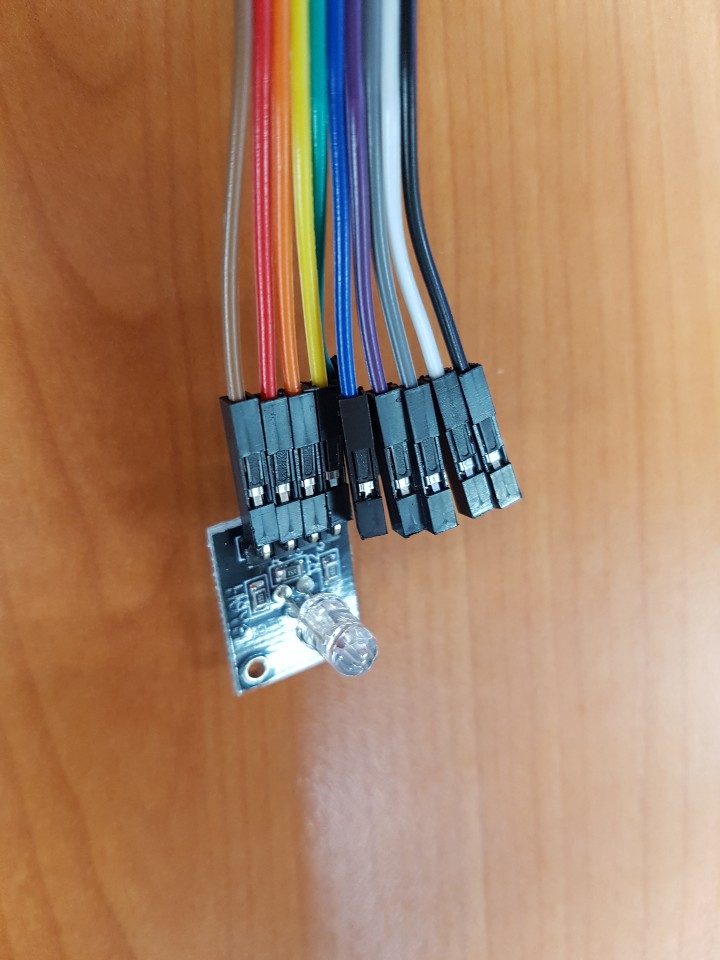

연결하기

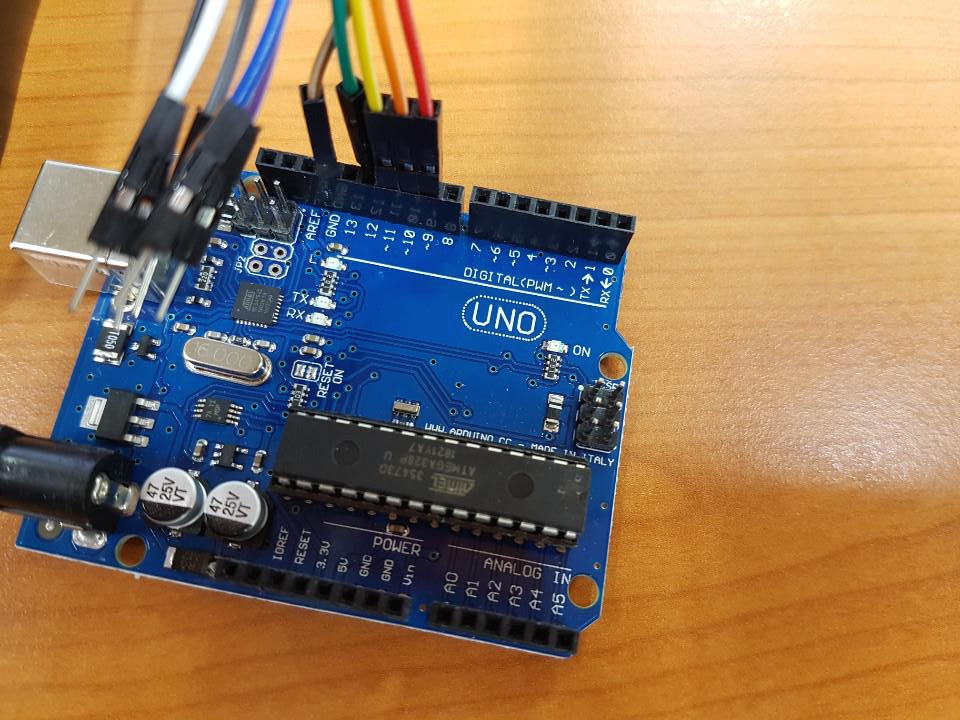

9,10,11핀은 각 각 RGB에 연결하고, 마지막 선은 GND에 연결한다.



소스 코드

#define   R   9     //  R로 쓸 핀 번호
#define   G   10    //  G로 쓸 핀 번호
#define   B   11    //  B로 쓸 핀 번호

void setup() {
  // put your setup code here, to run once:

 // 핀 초기화
  for (int i = R; i < B + 1; i++)
  {
      pinMode(i,OUTPUT);
      digitalWrite(i,LOW);
  }
}

void loop() {
  // put your main code here, to run repeatedly:
  RGB(255,0,0);
  delay(200);

  RGB(0,255,0);
  delay(200);

  RGB(0,0,255);
  delay(200);
}

//  매개변수는 R,G,B로 쓸 핀에 넣어 줄 밝기 값
void RGB(int r, int g, int b)
{
    analogWrite(R,r);
    analogWrite(G,g);
    analogWrite(B,b);
}
