버튼 제어

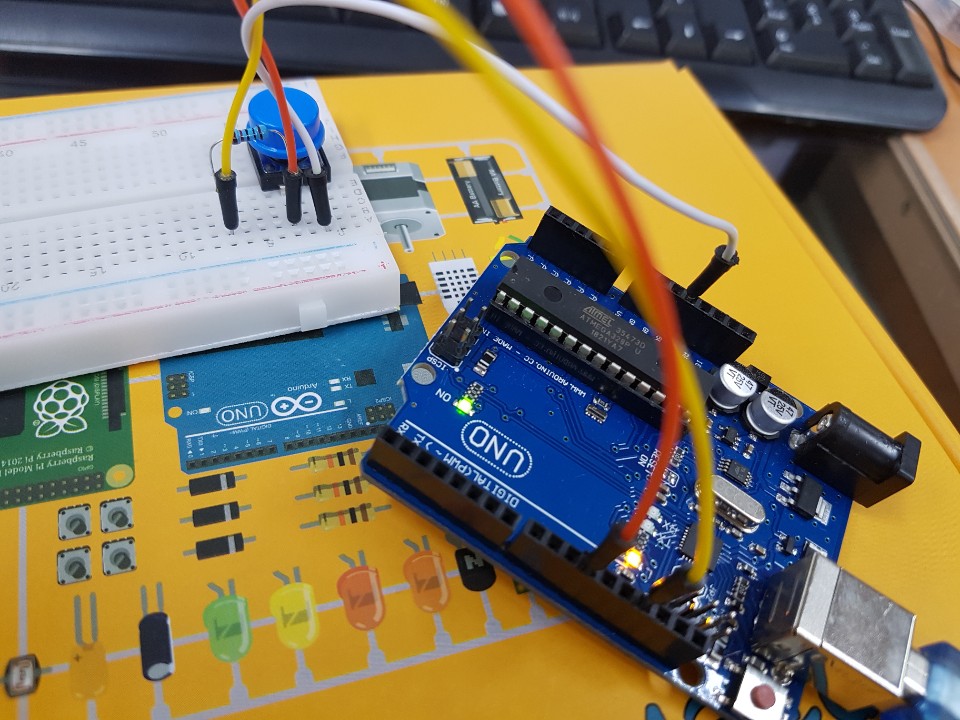

버튼을 아두이노와 연결해보자.

버튼의 입력핀은 11번핀을 사용한다.

저항은 10k이고, 흰색선은 5V에 연결되고, 노란선은 GND에 연결되고

붉은선은 11번핀에 연결되었다.

연결이 다 되어으면, 버튼이 눌렸거나 떼졌을 때를 판단하는 프로그램을 작성해보자.

아래의 소스를 실행해보자.

소스 코드

//  버튼이 눌리면 1을, 그렇지 않으면 0이 출력되는 예제
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);

  pinMode(11,INPUT);  //  1번 핀은 입/출력이 다 되는 핀이다.
}

void loop() {
  // put your main code here, to run repeatedly:
  Serial.println(digitalRead(11));

  delay(100);
}







버튼과 LED의 연결해서, 버튼이 눌리면 LED가 켜지고 버튼이 안 눌리면 LED가 꺼지는 예제

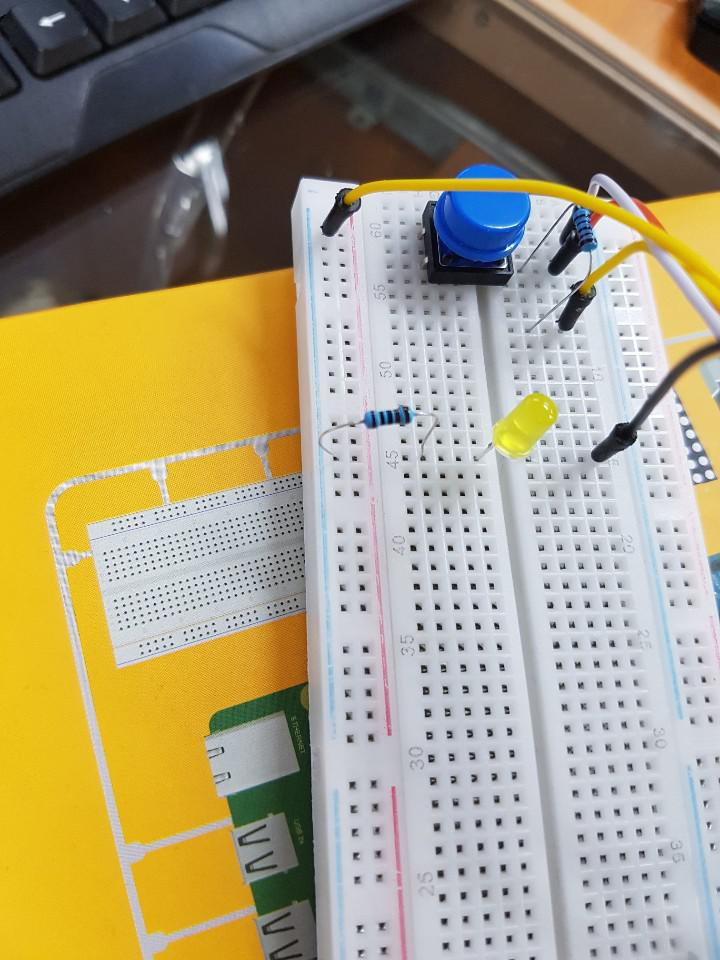

아래는 하드웨어를 연결한 그림이다.

소스는 두 가지인데, 마음에 드는 것을 선택하면 된다. 로직은 서로 같다.

소스 코드1

//  버튼이 눌림에 따라 LED on/off
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);

  pinMode(11,INPUT);  //  1번 핀은 입/출력이 다 되는 핀이다.

  pinMode(3,OUTPUT);  //  3번핀을 LED핀으로 설정
}

void loop() {
  // put your main code here, to run repeatedly:
  int btn = digitalRead(11);

  digitalWrite(3,btn);

  delay(100);
}

소스 코드2

//  버튼이 눌림에 따라 LED on/off
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);

  pinMode(11,INPUT);  //  1번 핀은 입/출력이 다 되는 핀이다.

  pinMode(3,OUTPUT);  //  3번핀을 LED핀으로 설정
}

void loop() {
  // put your main code here, to run repeatedly:
  Serial.println(digitalRead(11));

  //  버튼이 눌리면, LED on.
  if (digitalRead(11) == HIGH)
    digitalWrite(3,HIGH);

  //  버튼이 떼지면, LED off.
  else
    digitalWrite(3,LOW);

  delay(100);
}





버튼을 누르고 있었던 시간 구하기

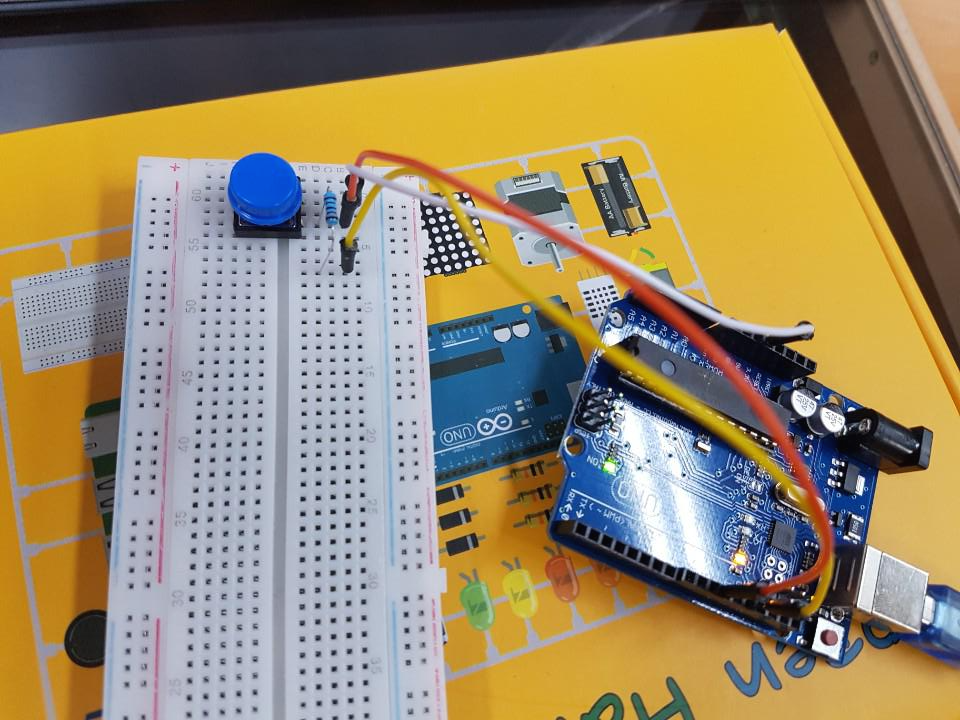

아래의 그림은 하드웨어 연결이다.

micros(}, millis() 함수를 이용하면 된다.

//  버튼을 누른 시간 구하기
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);

  pinMode(11,INPUT);  //  1번 핀은 입/출력이 다 되는 핀이다.
}

double startTime; //  버튼을 누른 시각
double endTime;   //  버튼을 뗀 시각

void loop() {
  // put your main code here, to run repeatedly:
  //  Serial.println(millis()/1000);  //  1초

  if (digitalRead(11))
  {
    startTime = millis(); //  시간을 밀리second 단위로 가지고 옴

    while (1)
    {
      if (digitalRead(11) == LOW)
      {
        endTime = millis();
        break;
      }
    }

    double t = endTime - startTime; //  두 차가 버튼을 누르고 있던 시간 간격
    Serial.println(t / 1000); //  밀리secnd를 second로 환산
  }
}
