사운드 값을 이용한 서보 모터 제어하기

아래는 서보 모터에 대한 내용이다. 서보 모터에 대한 부분을 잘 모르면 참고하자.

designatedroom87.tistory.com/247

서보 모터의 기본적인 연결 및 동작

사운드 센서에 대한 내용은 아래를 참고하자.

designatedroom87.tistory.com/250?category=899521

사운드 센서의 연결과 기본 출력

서보 모터는 아두이노의 6번핀과 연결한다.

소리 센서의 A0핀은 아두이노의 A1핀에 연결한다.

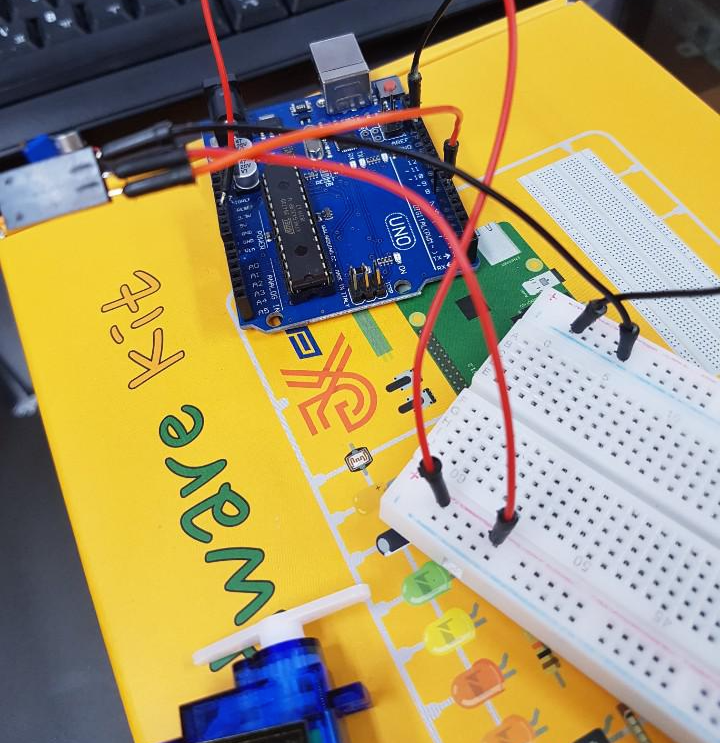

우선 VCC와 GND를 연결한다.

서보 모터를 연결한다. 각 각 VCC와 GND에 연결하고 나머지 한 선은 아두이노의 6번핀과 연결한다.





사운드 센서를 빵판의 VCC와 GND에 연결한다. 빵판의 맨 아래에 있는 선이 사운드 센서 선이다.

그리고 아두이노의 A1핀과 사운드 센서의 A0핀을 연결한다.



서보 모터를 제어하기 전에 아래의 부분 예제들을 확인해보자.



사운드의 평균값을 구하는 예제

소스 코드

#define   DATA_CNT   50
//  사운드 평균값 구하기
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
  delay(2000);  //  2초 대기
  Serial.println(String("평균 소리값 : ") +avg());
}

void loop() {
  Serial.println(analogRead(A1));
}

int avg()
{
  int var = 0;
  int total = 0;

  //  데이터 수집
  for (int i = 0; i < DATA_CNT; i++)
  {
    var = analogRead(A1);

    total += var;

    delay(100);
  }

  double _avg = (double)total / DATA_CNT;

  return (int)_avg;
}



위의 내용에 최대값과 최소값을 저장하는 부분을 추가하자.

소스 코드

//  사운드 평균값 구하기
#define   DATA_CNT   50

int maxVal = 0;     //  최대값은 가장 작은 값으로 초기화
int minVal = 1023;  //  최소값은 가장 큰 값으로 초기화

void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
  delay(2000);  //  2초 대기
  Serial.println(String("평균 소리값 : ") +avg());
}

void loop() {
  Serial.println(String("현재값 : ") +analogRead(A1));
  Serial.println(String("최대값 : ") +maxValue());
  Serial.println(String("최소값 : ") +minValue());
  Serial.println("----------------------------------");

  delay(500);
}

int avg()
{
  int var = 0;
  int total = 0;

  //  데이터 수집
  for (int i = 0; i < DATA_CNT; i++)
  {
    var = analogRead(A1);

    total += var;

    delay(100);
  }

  double _avg = (double)total / DATA_CNT;

  return (int)_avg;
}

int maxValue()
{
  int sori = analogRead(A1);

  if (maxVal < sori)
    maxVal = sori;

    return maxVal;
}

int minValue()
{
  int sori = analogRead(A1);

  if (minVal > sori)
    minVal = sori;

    return minVal;
}

void maxminValue()
{
  int sori = analogRead(A1);

  if (sori > maxVal)      maxVal = sori;
  else if (sori < minVal) minVal = sori;
}





사운드 센서의 평균값을 중심으로 입력값이 평균값을 중심으로 임의의 범위 값이면

서보 모터를 제어

소스 코드

#include <Servo.h>

#define   OPEN    1
#define   CLOSE   0

Servo servo;
int ave = 0;          //  사운드 센서의 평균값
const int offSet = 5; //  오차값
bool state = CLOSE;   //  sevro close 상태임을 표시

void setup()
{
    servo.attach(6);  //  서보 모터를 6번핀에 연결
    servo.write(0);
  //delay(1000);
  //servo.write(180);
  Serial.begin(9600);
  delay(2000);
  ave = avg(A1);      //  사운드 센서의 평균값을 구한다.
  Serial.println(String("평균값:")+ave);
  delay(1000);
}

void loop() {
 int current_val=analogRead(A1);

 Serial.println(current_val);

 // 사운드 센서의 값이 평균값을 기준으로 범위에 내에 서보 모터를 제어
 if(current_val > ave + offSet || current_val < ave - offSet)
 {
  if(state == OPEN)
  {
    servo.write(10);
    Serial.println("open->close");
    state = CLOSE;
  }
  else
  {
    servo.write(170);
    Serial.println("close->open");
    state = OPEN;
  }
  delay(2000);
 }
 delay(100);
}

int avg(int analogPin){
  int var=0, total=0;
  for(int i=0; i<30;i++){
    var=analogRead(analogPin);
    total=total+var;
    delay(100);
  }

  float _avg=(float)total/30;

  return (int)_avg;
}
